Беспроводной дистанционный переключатель от Aoke

Эта статья посвящена обзору дистанционного переключателя от компании Century Aoke

Дистанционный переключатель, одноканальный с питанием на 220 вольт, имеющий память для записи дополнительных пультов. Устройство также оснащено джампером для предустановок режимов работ. Теперь подробнее.

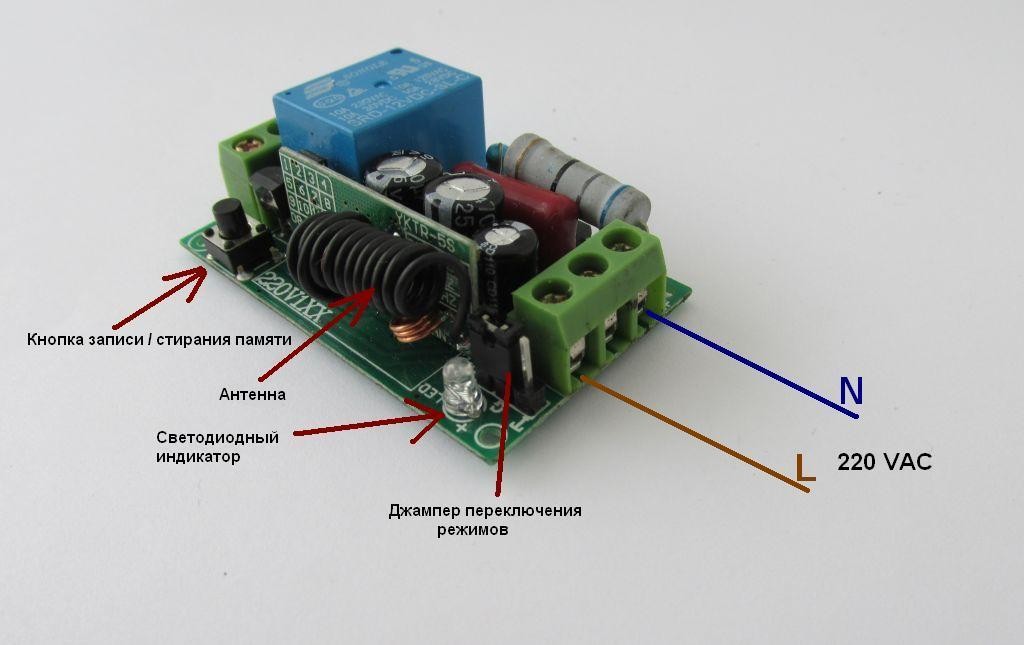

Внешний вид.

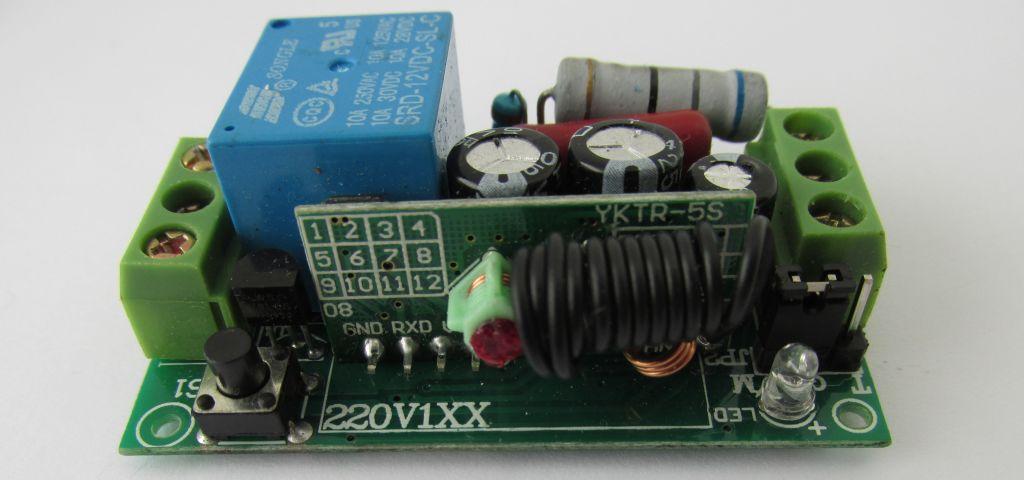

Это устройство имеет достаточно компактный внешний вид.

Питается данное устройство от сети 220 вольт переменного напряжения. Антенна такого плана позволяет ловить сигнал на не очень большом расстоянии но производитель заявляет расстояние до 200 метров, правда при условии прямой видимости, отсутствия других устройств работающих на заявленной частоте (315/433 МГц)

Контакты  «T» «G» «M», устанавливая или убирая джампер «JP2″ можно задать режим работы реле устройства. Коротко о режимах:

1. Без джампера - небходим пульт минимум с двумя кнопками при нажатии первой кнопки реле активируется, после нажатия второй кнопки реле отключается.
2. Джампер на «T» и «G» — нажатие кнопки активирует реле, как только кнопка была отпущена реле отключается.
3. Джампер на «G» и «M» — реле активируется нажатием кнопки пульта, а повторное нажатие этой кнопки дезактивирует его.

Рядом с джампером «JP2″ расположен светодиодный индикатор «LED», который служит для индикации записи пульта в память приемника или стирания ее.

И наконец кнопка записи пультов в память «S1″. На самом деле в память записывается на сам пульт, а кнопки на них. По этому, для записи кнопки пульта вы память приемника необходимо кратковременно нажать и отпустить «S1″, загорится светодиод «LED» на 6 секунд и в это время необходимо нажать кнопку на пульте.
Процедура очистки памяти так же используется кнопка «S1″, для этого необходимо зажать эту кнопку на 3 секунды дождавшись мигания светодиодного индикатора, что в свою очередь свидетельствует о стирании памяти.

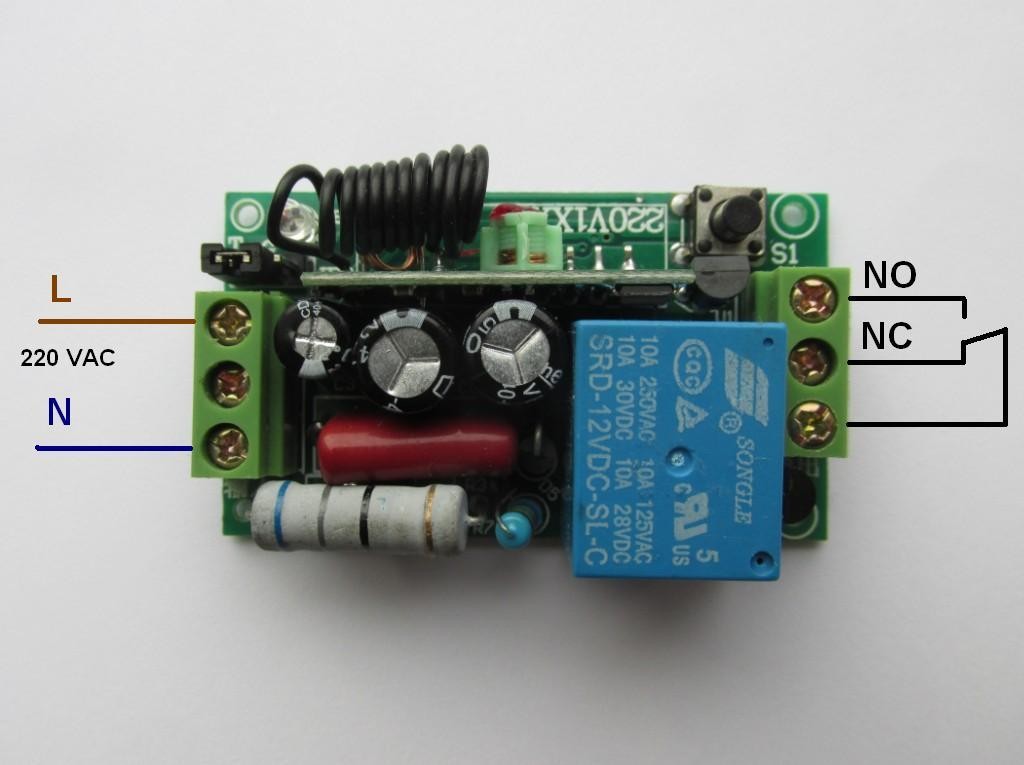

Устройство имеет два разъема по три пина. Один для подключения питания самого устройства, другой-контакты реле. Как видно из значений на корпусе реле, максимальный ток коммутации на контактах, составляет 10 ампер. Развязка при помощи релейного контакта позволяет коммутировать почти любую нагрузку, которая не превышает указанный номинал мощности.

Имея физические размеры 55х32х17 мм (ДхШхВ), позволяет разместить этот приемник в корпусе устройств, которые необходимо активировать по средствам радио канала или при отсутствии возможности проложить провода. Одним из мест применения этого дистанционного переключателя является автоматически ворота и шлагбаумы. Контроллеры этих устройств зачастую имею входа для подключения внешних приемников, что позволяет, без нарушения схемы и общего алгоритма устройства, установить данный внешний приемник и использовать его пульты.
